ＡＴインジケーター　＋　α

シフトチェンジを表示させる技があると聞いて
へんてこエスにも装着してみました。
表示させるのは、
Ｐ、Ｒ、Ｎ、１速、２速、３速、４速
の
７種類
右から左へと、文字が流れ、しかもグリーンとオレンジ２色選択可能表示器を使用しました。

ＢＯＸ上に少し見えているのはランプSW

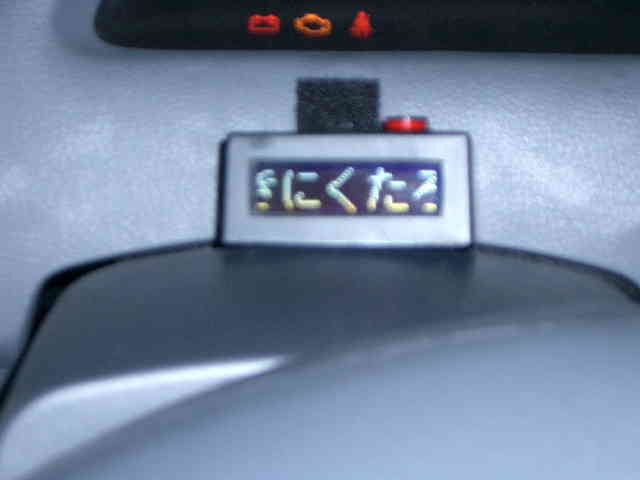

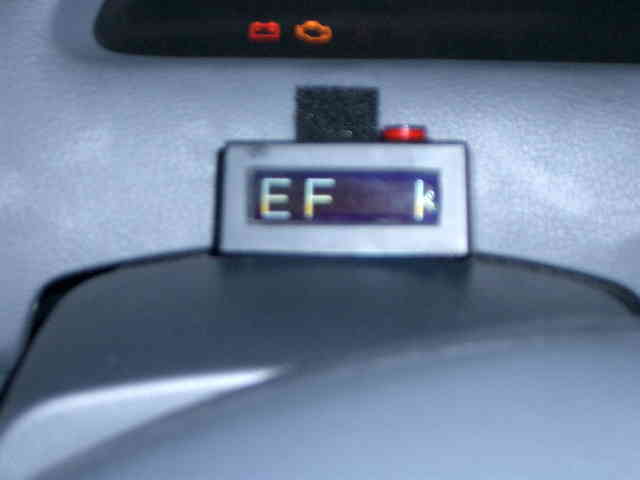

	Ｐ　：　ＮＥＦ　Ｋansai　やきにくたろー

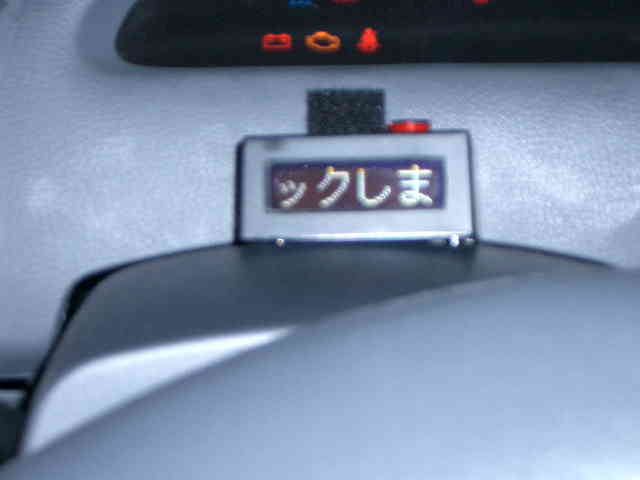

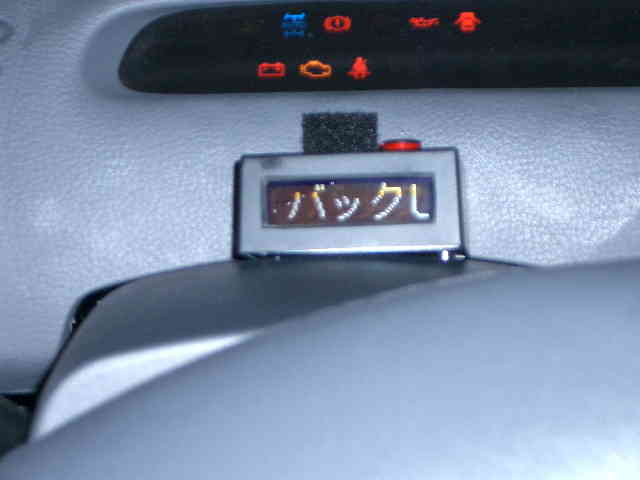

Ｒ	バックしま〜〜す♪

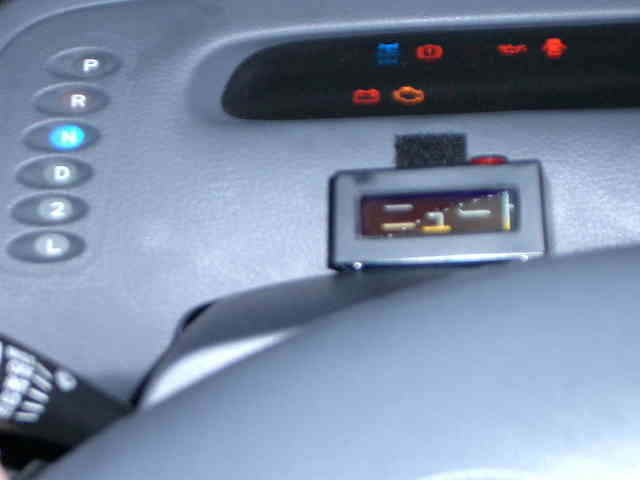

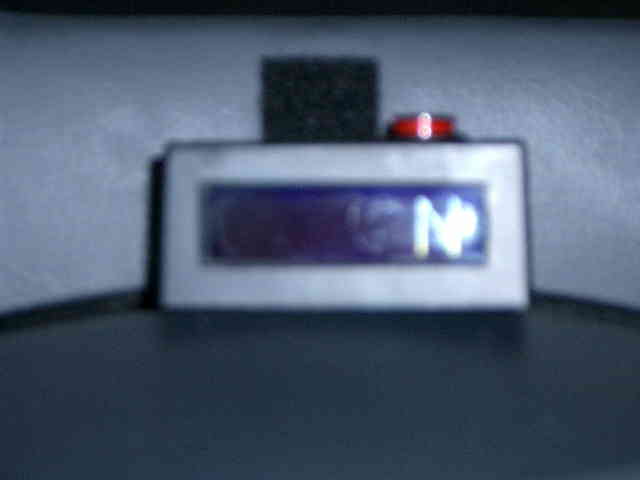

Ｎ　：　ニュートラルで(^・^)チュッ

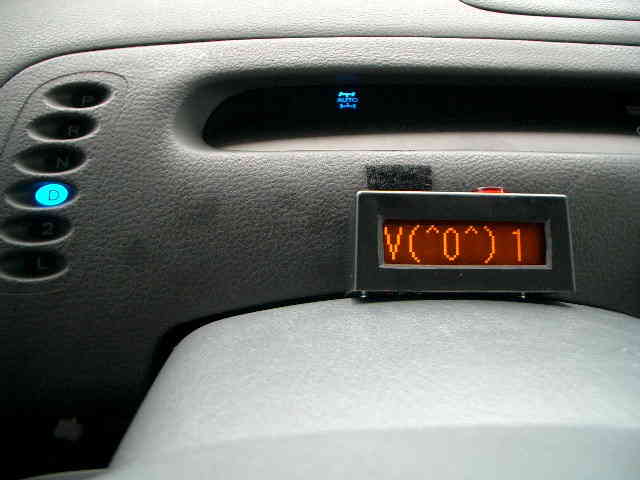

１速　：　v(^o^)　１

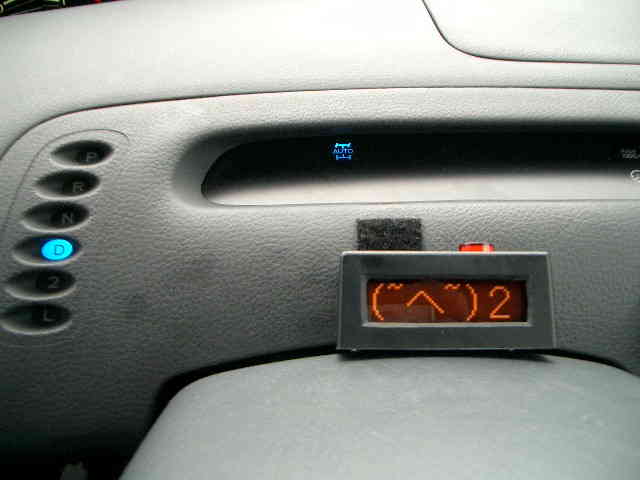

２速　：　(~ﾍ~)　２

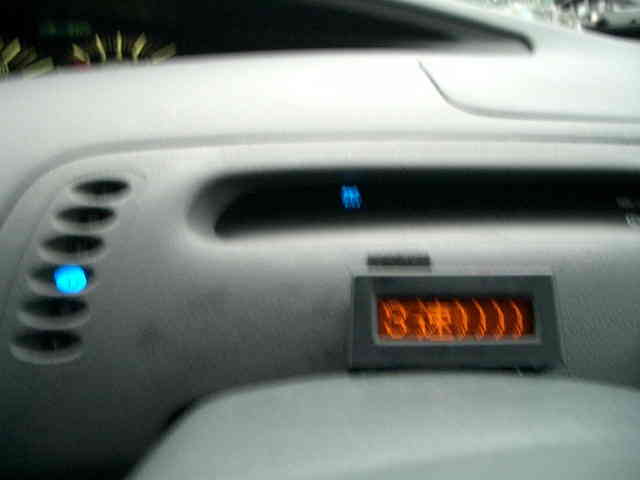

３速　：　)))３速))))(･･)/すたた

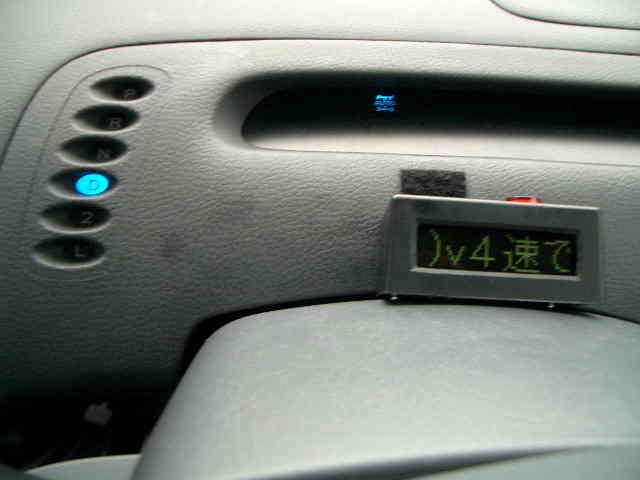

４速　：　(^｡^)v４速で走行中♪

運転中の撮影は危険なので、やったらあか〜んですσ(^◇^;)

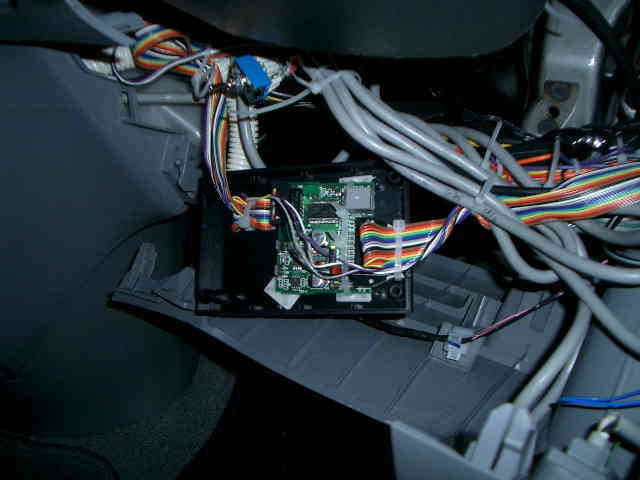

表示器の基盤ですわぁ〜表示液晶と基盤を分けました。

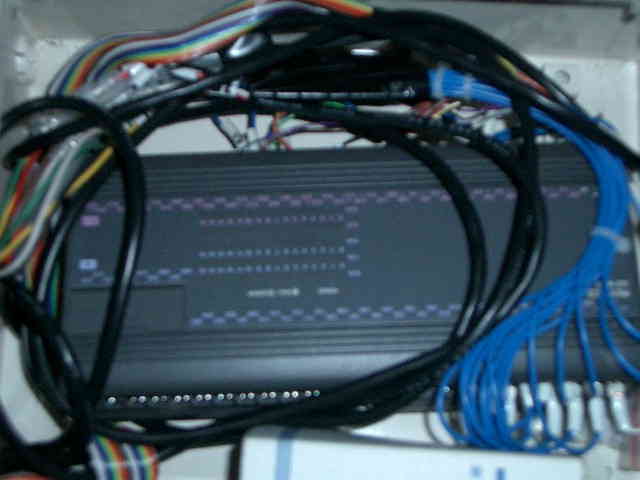

Ｐ●Ｃ搭載 入出力合計８０点(^^ゞ

この他に表示は、なんぼでも（６４メッセージ）追加できるんで
入力信号さえ追加すれば、ＯＫ♪
たとえば、テルテールの表示を全て表示可能

ＡＴ信号１速と２速は、安定した信号が入って来ないために
タイマー制御しているので、0.2秒のタイムラグがありますが
その他は、ほぼ完璧でしょう

2003.9.23

作業時間：１０時間
使用部品：表示器（頂き物）、Ｐ●Ｃ（頂き物）、DC.DC、表示パネル用ＢＯＸ、ｅｔｃ

ハッキリいって、こんなことをするのは、めちゃイヤ〜〜
めんどくさ〜〜〜い
本当は電子回路を組めば良いんだけれど
毎回作るのは避けたいので、Ｐ○Ｃを積んじゃいました（笑）
Ｐ○Ｃなら、配線も楽チンやしパソコンでプログラム組めば自由自在で〜す♪
